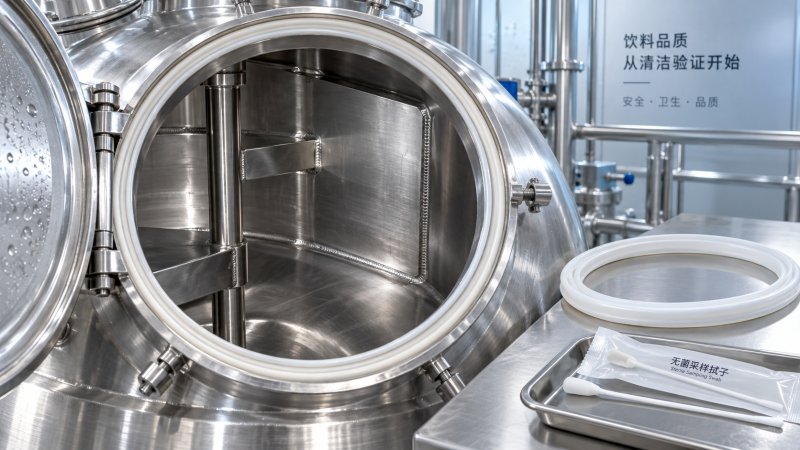

CIP-Validierung von Mischtanks: Rückstände an Leitblechen und Dichtungen finden

Ein Mischtank kann eine abschließende Spülkontrolle bestehen und dennoch Getränkerückstände hinter einem Leitblech oder in einer Dichtungsnut zurückhalten. Klares Spülwasser, eine akzeptable Leitfähigkeit und ein abgeschlossener CIP-Zyklus liefern hilfreiche Prozessnachweise, können jedoch nicht belegen, dass jede produktberührende Oberfläche sauber ist. Für Qualitäts- und Sicherheitsteams ist entscheidend, ob das Reinigungsverfahren die relevanten Verschmutzungen unter festgelegten Betriebsbedingungen auch an den am schwersten zugänglichen Stellen entfernt.

Die Validierung sollte daher drei Aspekte miteinander verknüpfen: die Stellen, an denen Rückstände am ehesten verbleiben, die Probenahmeverfahren, mit denen sich diese Rückstände nachweisen lassen, und Akzeptanzkriterien, die auf den nächsten Produktionslauf abgestimmt sind. Wenn eine Dichtungsschnittstelle keine Reinigungslösung erreicht, bringt eine Verlängerung des Zyklus möglicherweise wenig. Entsteht durch ein Leitblech ein Sprühschatten, beseitigt eine zufriedenstellende Probe von der frei zugänglichen Tankwand das Risiko nicht.

Mit Rückständen und Geometrie beginnen

Die Reinigungsherausforderung hängt davon ab, welche Produkte im Behälter verarbeitet werden. Zuckerreiche Getränkerückstände können sich im frischen Zustand leicht lösen, nach dem Antrocknen jedoch schwerer zu entfernen sein. Fruchtfleisch kann sich an Befestigungspunkten festsetzen. Protein-haltige Getränke können Ablagerungen hinterlassen, deren Verhalten sich durch Wärmeeinwirkung verändert. Rückstände aus Brau- und Gärprozessen bergen ein weiteres Risiko: Verbleibendes organisches Material kann das Überleben von Mikroorganismen zwischen Chargen begünstigen.

Wählen Sie die Validierungsherausforderung anhand der Produkte und Betriebsbedingungen aus, denen der Tank tatsächlich ausgesetzt sein wird. Berücksichtigen Sie die am schwierigsten zu reinigende Rezeptur, die längste zulässige Zeit bis zur Reinigung sowie etwaige Erhitzungsschritte, die die Verschmutzung verändern. Eine Herausforderung, die ausschließlich auf einem leicht zu reinigenden Produkt beruht, bietet nur begrenzte Aussagekraft für ein breiteres Produktspektrum. Werden jedoch alle Extrembedingungen in einem unrealistischen Test kombiniert, kann unklar werden, für welche Betriebsbedingungen das Verfahren gelten soll.

Erfassen Sie den Behälter, bevor Sie Probenahmestellen auswählen. Zeichnungen helfen, potenzielle Rückstandsnischen zu erkennen; durch eine Inspektion sollte jedoch der installierte Zustand festgestellt werden, einschließlich Schweißnähten, Abständen, Dichtungssitz und nachträglichen Änderungen. Zu den vorrangig zu untersuchenden Stellen gehören:

• Die Rückseite jedes Leitblechs, insbesondere in Wandnähe und unterhalb von Halterungen.
• Schweißnähte und Befestigungspunkte der Leitbleche, an denen sich Ablagerungen ansammeln oder der Reinigungsfluss eingeschränkt sein kann.
• Wellendichtungen des Rührwerks und zugängliche Dichtungsnuten im Produktkontaktbereich.
• Mannlochdichtungen, Probenahmeventile, Ventilsitze am Auslass und Sondenanschlüsse.
• Tiefpunkte, an denen nach dem Entleeren Flüssigkeit im Tank zurückbleibt.

Unterscheiden Sie zwischen frei zugänglichen Oberflächen und abgeschirmten Schnittstellen. Eine Leitblechfläche kann für Sprühreinigung und Inspektion zugänglich sein; eine zusammengedrückte Dichtungsfläche erhält möglicherweise wenig oder gar keinen Reinigungsfluss. Stellen Sie fest, ob jede Schnittstelle für CIP ausgelegt ist, eine gesteuerte Reinigungssequenz erfordert oder zur manuellen Reinigung ausgebaut werden muss. Das Validierungsprotokoll muss diesen Unterschied berücksichtigen.

Auch für die Inspektion ist ein sicherer Zugangsplan erforderlich. Nutzen Sie, soweit praktikabel, die Sichtprüfung von außen, geeignete Inspektionsgeräte oder eine kontrollierte Demontage. Jeder Einstieg in einen Behälter muss den geltenden Verfahren des Betriebs für Arbeiten in engen Räumen entsprechen. Bei Inspektionen im Bereich eines Rührwerks müssen gefährliche Energiequellen sicher isoliert werden.

Reinigungsabdeckung und Reinigungswirksamkeit getrennt bewerten

Mit einer Abdeckungsprüfung lässt sich feststellen, ob die Reinigungsflüssigkeit bestimmte Bereiche nicht ausreichend erreicht. Ein Fluoreszenztracer wie Riboflavin kann bei einem geeigneten Verfahren helfen, Sprühschatten hinter Leitblechen und um Armaturen herum zu erkennen. Sein Nutzen liegt in der Diagnose: Unter den Prüfbedingungen zeigt er die Verteilung und Entfernung des Tracers. Für sich allein weist er weder die Entfernung angetrockneter Getränkerückstände noch die Kontrolle von Mikroorganismen nach.

Führen Sie die Abdeckungsprüfung mit der installierten Sprühvorrichtung, den internen Einbauten und der relevanten Betriebskonfiguration durch. Prüfen Sie Versorgungsdruck und Durchfluss anhand der Anforderungen der Vorrichtung und stellen Sie sicher, dass die rotierende Vorrichtung ordnungsgemäß funktioniert. Wenn die Bewegung des Rührwerks Teil der Reinigung ist, legen Sie deren Ablauf und Geschwindigkeit fest. Dokumentieren Sie neben der Benetzung auch das Ablaufverhalten: In Flüssigkeitsansammlungen können Rückstände verbleiben oder die nächste Reinigungsstufe verdünnt werden.

Bei großen Behältern ist diese Unterscheidung besonders hilfreich. So verdeutlichen beispielsweise 10000L-Milchtanks mit rotierenden Sprühkugeln und langsam laufenden Paddelrührwerken, wie wichtig es ist, die Sprühverteilung um interne Bauteile herum zu bewerten. Die Edelstahlkonstruktion und eine installierte CIP-Vorrichtung sind Konstruktionsmerkmale, die beurteilt werden können. Die Reinigungsvalidierung hängt jedoch weiterhin vom montierten Behälter, der Verschmutzung und dem tatsächlichen Zyklus ab.

Ist die Abdeckung zufriedenstellend, bleiben jedoch Rückstände zurück, untersuchen Sie die Reinigungschemie und die Betriebsbedingungen. Prüfen Sie die Reinigungsmittelkonzentration, Einwirkzeit, Temperatur an den relevanten Stellen sowie die Reihenfolge von Spülen und Waschen. Die Temperatur in der Zuleitung allein muss die Bedingungen an einer entfernten Oberfläche nicht widerspiegeln. Prüfen Sie, ob die gewählte Chemie für die Ablagerung geeignet und mit Dichtungen und anderen benetzten Werkstoffen verträglich ist.

Ändern Sie identifizierte Variablen kontrolliert. Eine längere Einwirkzeit kann bei einer Ablagerung helfen, die ausreichend mit Reinigungslösung in Kontakt kommt. Hartnäckige Rückstände in einer abgeschirmten Nische können eine Anpassung der Sprühanordnung, der Bauteilgeometrie oder des Reinigungszugangs erfordern. Eine Erhöhung der Chemikalienkonzentration, ohne die Ursache zu verstehen, kann Materialschäden und Probleme beim Spülen verursachen.

Probenahme so wählen, dass sie die Fehlerfrage beantwortet

Die direkte Probenahme von Oberflächen ist besonders wertvoll, wenn örtlich begrenzte Rückstände vermutet werden. Legen Sie jede Abstrichstelle genau fest, beispielsweise mithilfe von Fotos oder gekennzeichneten Zeichnungen, und geben Sie, soweit praktikabel, die beprobte Fläche an. Beziehen Sie die Rückseite von Leitblechen und relevante Dichtungsschnittstellen ein, anstatt eine nahe gelegene, leicht zugängliche Oberfläche als Ersatz zu verwenden. Dokumentieren Sie bei unregelmäßigen Nuten die Probenahmetechnik, damit die Ergebnisse zwischen verschiedenen Bedienern vergleichbar bleiben.

Spülproben können die Bewertung ergänzen, insbesondere wenn der direkte Zugang eingeschränkt ist. Ihre Schwäche liegt in der Verdünnung und der unsicheren Wiederfindung: Rückstände in einer stagnierenden Nische können zu einem großen Spülvolumen nur wenig beitragen. Ein zufriedenstellendes Ergebnis aus der Rücklaufleitung sollte daher zusammen mit gezielten Oberflächenbefunden interpretiert werden. Kann eine kritische Stelle nicht direkt beprobt werden, dokumentieren Sie, wie die alternative Methode dort eine Kontamination nachweisen kann.

Wählen Sie die Analysemethode passend zur Gefährdung oder Verschmutzung aus:

• Sichtprüfung erkennt Filme, Partikel, Verfärbungen und Flüssigkeitsansammlungen, vorbehaltlich Einschränkungen durch Beleuchtung und Zugänglichkeit.
• ATP-Tests liefern einen schnellen Hinweis auf biologisches Material; die Ergebnisse hängen jedoch vom Probenahmesystem und möglichen chemischen Störungen ab. Sie belegen weder die Abwesenheit von Krankheitserregern noch die eines bestimmten Allergens.
• Protein- oder allergenspezifische Tests können relevante Produktwechselbewertungen unterstützen, wenn die Methode für den Rückstand und die Oberfläche geeignet ist.
• Mikrobiologische Probenahme erfasst wiedergewinnbare Mikroorganismen unter den ausgewählten Methoden- und Probenahmebedingungen.
• Chemische Analysen können auf Produkmarker oder Reinigungsmittelrückstände abzielen, wenn Verschleppung die entscheidende Frage ist.

Die Wiederfindung bei der Probenahme ist ebenso wichtig wie die Empfindlichkeit des Messgeräts. Bewerten Sie, ob Abstrich und Extraktionsverfahren den Zielstoff von Edelstahl und dem betreffenden Dichtungswerkstoff wiedergewinnen. Stellen Sie fest, ob verbleibendes Reinigungsmittel oder Desinfektionsmittel den Nachweis stört; für mikrobiologische Methoden kann eine geeignete Neutralisierung erforderlich sein. Führen Sie geeignete Kontrollen durch, um eine saubere Oberfläche von einer unzureichenden Wiederfindung oder einem gehemmten Test zu unterscheiden.

Legen Sie den Zeitpunkt der Probenahme fest. Die Entfernung von Verschmutzungen lässt sich am besten in einer Phase bewerten, in der eine anschließende Desinfektion die Fragestellung nicht verschleiert. Die mikrobiologische Akzeptanz muss möglicherweise nach der Desinfektion oder nach der zulässigen sauberen Standzeit beurteilt werden. Diese Messungen betreffen unterschiedliche Ergebnisse und sollten im Protokoll getrennt ausgewiesen werden.

Akzeptanzkriterien vor dem Versuch festlegen und Fehler lokal untersuchen

Es gibt keinen allgemeingültigen Grenzwert für Abstriche, der beweist, dass jeder Getränkemischtank sauber ist. Legen Sie die Akzeptanzkriterien vor der Durchführung fest und berücksichtigen Sie dabei Produkthazards, mögliche Verschleppung, analytische Möglichkeiten sowie geltende behördliche oder kundenspezifische Anforderungen. Ein ATP-Grenzwert von einem anderen Gerät oder Standort sollte nicht übernommen werden, ohne seine Eignung nachzuweisen.

Ein belastbares Protokoll kombiniert festgelegte Sichtprüfungsbedingungen mit relevanten analytischen Grenzwerten und erforderlichen Zyklusparametern. Bei Allergenwechseln müssen Nachweisfähigkeit und Probenahmeabdeckung der Methode mit der Bewertung möglicher Verschleppung verknüpft werden. Bei chemischen Rückständen ist festzustellen, was die gewählte Spülmessung nachweisen kann. Die Leitfähigkeit kann helfen, die Entfernung leitfähiger Reinigungschemikalien zu bestätigen, belegt jedoch nicht die Entfernung aller organischen Rückstände.

Die Konformität der Ausrüstung und die Reinigungsvalidierung am Standort haben unterschiedliche Geltungsbereiche. Leitlinien zur hygienegerechten Konstruktion, einschließlich einschlägiger EHEDG-Leitlinien oder geltender 3-A-Anforderungen, können in die Beurteilung der Reinigbarkeit einfließen. Jede Zertifizierungsangabe sollte hinsichtlich des abgedeckten Ausrüstungsumfangs geprüft werden. Sie ersetzt nicht den Nachweis, dass ein bestimmter Getränkerückstand durch das Betriebsverfahren am Standort entfernt wird.

Fällt eine Probe von einem Leitblech oder einer Dichtung durch, behalten Sie die Bedeutung ihres konkreten Entnahmeorts bei. Werden solche Ergebnisse mit zufriedenstellenden Proben von anderen Stellen gemittelt, wird das Problem verdeckt. Untersuchen Sie die Ablagerung, den Zustand des Bauteils, den Reinigungszugang, die Leistungsfähigkeit der Probenahme und die aufgezeichneten Zyklusparameter. Beheben Sie die festgestellte Ursache, wiederholen Sie anschließend die betroffene Prüfung und beurteilen Sie, ob eine umfassendere Validierung erforderlich ist.

Der Abschlussbericht sollte die Produkte, Verschmutzungsbedingungen, Ausrüstungskonfiguration, Reinigungsparameter, Probenahmestellen, Methoden, Grenzwerte, Abweichungen und Ergebnisse festlegen, auf denen die Freigabe beruht. Wiederholte erfolgreiche Durchführungen sollten die Reproduzierbarkeit belegen; deren Umfang ist anhand des Risikos und der Variabilität zu begründen. Änderungen an Dichtungen, Leitblechen, Sprühvorrichtungen, Rezepturen oder Reinigungsprogrammen sollten eine Bewertung auslösen, ob die bisherigen Nachweise weiterhin gelten. Kehren Rückstände an derselben Schnittstelle wiederholt zurück, ist vor der Freigabe des Reinigungsverfahrens eine technische oder instandhaltungsbezogene Entscheidung für diese Stelle erforderlich.
