Wie Wägezellen die Zutatendosierung in einem Getränkemischbehälter verbessern

Wägezellen verbessern die Dosierung von Zutaten, indem sie die Masse messen, die einem Getränkemischtank zugeführt wird, anstatt sie aus dem Flüssigkeitsstand oder Volumen abzuleiten. Dies ist besonders nützlich, wenn Wasser, Sirupe und Konzentrate unterschiedliche Dichten haben oder mit unterschiedlichen Temperaturen ankommen. Eine genaue Dosierung hängt jedoch vom gesamten installierten System ab: Ein präziser Sensor kann weder eingeschränkte Tanklagerungen noch Rohrleitungskräfte oder einen unzureichend kontrollierten Ventilverschluss ausgleichen.

Entscheidend ist der Unterschied zwischen der genauen Messung des Tankgewichts und der genauen Dosierung jeder einzelnen Zutat. Ein System kann zwar ein stabiles Gesamtgewicht der Charge anzeigen, aber Schwierigkeiten haben, eine kleine Aromazugabe zu dosieren. Ob es geeignet ist, hängt daher von der kleinsten erforderlichen Zugabemenge, der zulässigen Dosierabweichung und den Betriebsbedingungen während der Befüllung ab – nicht einfach von der Nennkapazität des Tanks.

Wie das Wiegen des Tanks zur Zutatenmessung wird

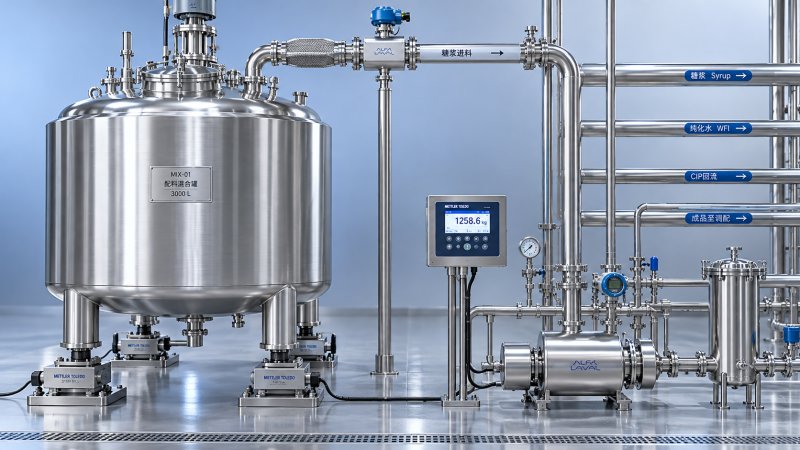

Unter den Tankstützen installierte Wägezellen wandeln die einwirkende Kraft in elektrische Signale um. Ein Wägetransmitter kombiniert diese Signale, wendet die Kalibrierung an und übermittelt das gemessene Gewicht an die Chargensteuerung. Bei der sequenziellen Dosierung erfasst die Steuerung vor einer Zugabe das Ausgangsgewicht und berechnet die Zutatenmasse aus der Gewichtszunahme:

Zutatenmasse = endgültiges Tankgewicht − Ausgangsgewicht des Tanks

Bei diesem Verfahren muss das Volumen nicht anhand einer angenommenen Dichte in Masse umgerechnet werden. Ein Rezept, das 250 kg Sirup erfordert, lässt sich direkt als Massenzugabe steuern, auch wenn sich das Sirupvolumen mit der Temperatur ändert. Dasselbe Wiegesystem kann aufeinanderfolgende Zutaten messen, ohne in jeder Zuleitung einen separaten Durchflussmesser installieren zu müssen.

Dabei gibt es wichtige Einschränkungen. Das Wiegen des Tanks erfasst die Netto-Massenänderung, nicht die Identität oder Zusammensetzung der Zutat. Wenn die Sirupkonzentration schwankt, garantiert eine präzise Zugabe von 250 kg keinen gleichbleibenden Zuckergehalt. Messungen der Konzentration, Lieferantenspezifikationen oder Rezepturkorrekturen bleiben erforderlich. Ebenso verhindert ein Abfluss, eine Leckage oder eine gleichzeitige Zugabe aus einer anderen Quelle, dass die Gewichtszunahme eindeutig einer einzelnen Zutat zugeordnet werden kann.

Für eine zuverlässige sequenzielle Dosierung muss die Steuerung den richtigen Zutatenweg bestätigen, unbeabsichtigte Durchflüsse absperren und vor dem Öffnen des Dosierventils ein gültiges Ausgangsgewicht ermitteln.

Die kleinste Zugabemenge entscheidet über die Eignung des Systems

Tankkapazität und angezeigte Auflösung sind kein geeigneter Ersatz für eine Spezifikation der Dosierleistung. Das Wiegesystem trägt das Leergewicht des Behälters, des Rührwerks, der Anschlüsse und des Produkts. Eine kleine Zutatenzugabe muss gegenüber dieser wesentlich größeren Last erfasst werden.

Betrachten wir ein hypothetisches System mit einem Wägebereich von 5,000 kg und einem installierten Messfehler von ±1 kg unter festgelegten Bedingungen. Dieser Fehler entspricht nur 0,02% des Wägebereichs, macht aber 20% einer Zugabe von 5 kg aus. Dies ist ein veranschaulichender Vergleich, keine Vorhersage des Dosierergebnisses: Der differentielle Wägewfehler hängt außerdem von Wiederholbarkeit, Drift und den Bedingungen zwischen der ersten und der abschließenden Messung ab.

Die aussagekräftige Spezifikation gibt für jede Zutatenzugabe einen zulässigen Fehler an, ausgedrückt in Kilogramm oder als Prozentsatz der jeweiligen Zugabemenge, und definiert die Betriebsbedingungen. Eine Anzeigeschrittweite von 0,1 kg belegt nicht, dass das System zuverlässig innerhalb von ±0,1 kg dosieren kann.

Wenn kleine Zutatenmengen unterhalb der praktischen Messfähigkeit der Tankwaage liegen, können sie separat mit einem kleineren Wiegebehälter, einem gravimetrischen Dosierer oder einem entsprechend validierten Dosiersystem verarbeitet werden. Von einer Tankwaage für Hauptzutaten sollte nicht erwartet werden, dass sie jede Rezepturkomponente abdeckt, nur weil ihre Anzeige genügend Dezimalstellen ausweist.

Die mechanische Installation kann den Fehlerhaushalt maßgeblich bestimmen

Die vertikale Last des Behälters muss über die Wägelagerungen geleitet werden, ohne dass unkontrollierte alternative Lastpfade entstehen. Starre Prozessrohrleitungen, straffe Fixierungen und Anlagen, die angrenzende Strukturen berühren, können Lasten von den Sensoren ableiten oder zusätzliche Kräfte einleiten.

Rohrleitungen erfordern besondere Aufmerksamkeit. Eine Zuleitung kann unterschiedliche Kräfte ausüben, je nachdem, ob sie leer, unter Druck, heiß oder mit Produkt gefüllt ist. Anschlüsse des Heiz- oder Kühlmantels können beim Erwärmen und Abkühlen temperaturabhängige Kräfte einleiten. Flexible Anschlüsse können diese Effekte verringern, sind aber nicht automatisch kraftfrei: Steifigkeit, Druck, Ausrichtung und Bewegung des Schlauchs spielen eine Rolle.

Eine geeignete Anordnung kombiniert Wägelagerungen mit technisch ausgelegter Rohrleitungsflexibilität, ausreichenden Abständen und Fixierungen, die gegen seitliche Bewegung oder Abheben schützen, ohne den normalen Wägevorgang zu beeinträchtigen. Auch die Steifigkeit des Fundaments und die Ausrichtung der Stützen müssen überprüft werden. Eine ungleichmäßige Lastverteilung kann eine einzelne Wägezelle überlasten, obwohl das Gesamtgewicht des Behälters unter der addierten Nennkapazität liegt.

Die Kapazität der Wägezellen muss daher das Leergewicht des Behälters, den maximalen Inhalt, eine ungleichmäßige Lastverteilung und plausible dynamische Lasten berücksichtigen. Übermäßig großzügig dimensionierte Zellen können die Erfassung kleiner Zugabemengen erschweren; zu kleine Zellen bergen dagegen das Risiko einer Überlastung. Sowohl die Auswahl der Wägelagerungen als auch die Konstruktion der Tragstruktur müssen beiden Anforderungen gerecht werden.

Dasselbe gilt für mechanisch komplexe Behälter. Anlagen wie einShampoo-Mischtank können Anschlüsse für Heiz- oder Kühlmedien, Rührwerke und Hochscheranlagen kombinieren. Diese Merkmale veranschaulichen, warum am Behälter montierte Maschinen in die Wägekonstruktion einbezogen werden müssen. Ihre Präsenz belegt keine Eignung für Getränke; diese erfordert eine separate Bewertung der produktberührten Werkstoffe, der Reinigbarkeit, der Dichtungen und der Prozessanforderungen.

Rühren und Ventilverhalten beeinflussen den Dosierendpunkt

Rühren erzeugt schwankende Kräfte durch Flüssigkeitsbewegung, Wellenbelastung und strukturelle Schwingungen. Eine Filterung kann das Gewichtssignal stabilisieren, doch stärkere Filterung verzögert auch die Reaktion der Steuerung. Bei einer schnellen Zugabe kann diese Verzögerung dazu führen, dass weiteres Produkt einströmt, bevor das Ventil schließt.

Ein praktischer Steuerungsablauf verwendet für den Großteil der Zugabe eine hohe Förderrate und schaltet in der Nähe des Sollwerts auf eine niedrigere Rate um. Die Steuerung schließt das Ventil, bevor das gemessene Gewicht den Endzielwert erreicht, um das noch in den Tank einströmende Material zu berücksichtigen. Diese Restmenge umfasst den Durchfluss während des Ventilschließens und Flüssigkeit, die aus der nachgeschalteten Leitung abläuft.

Eine solche Kompensation sollte unter repräsentativen Bedingungen ermittelt werden. Sirupviskosität, Versorgungsdruck, Pumpendrehzahl und Leitungskonfiguration können die nach dem Stoppbefehl abgegebene Menge verändern. Eine adaptive Korrektur kann die Wiederholbarkeit verbessern, benötigt jedoch begrenzte Anpassungsmöglichkeiten und eine Fehlerbehandlung statt uneingeschränkter Kompensation.

Ein stabiler Endwert ist entscheidend, um die abgegebene Masse zu bestätigen. Je nach Prozess kann der Ablauf das Rühren verlangsamen oder kurzzeitig stoppen, eine Absetzzeit vorsehen oder ein validiertes dynamisches Wiegeverfahren verwenden. Das Stoppen des Rührwerks ist ungeeignet, wenn Absetzen, schlechte Dispersion oder eine lokale Zutatenkonzentration die Charge beeinträchtigen würden.

Das Rezept sollte zwischen einem Abschaltschwellenwert und einer Akzeptanztoleranz unterscheiden. Beim Erreichen des Schwellenwerts wird das Ventil geschlossen; anhand der endgültigen Masse nach dem Absetzen wird entschieden, ob die Zugabe akzeptabel ist. Eine Unterdosierung kann eine kontrollierte Nachdosierung ermöglichen. Eine Überdosierung lässt sich im Allgemeinen nicht dadurch korrigieren, dass einfach eine entsprechende Masse des gemischten Getränks entfernt wird.

Die Kalibrierung muss den installierten Tank prüfen, nicht nur den Sensor

Ein Wägezellenzertifikat weist die Dosierleistung der installierten Anlage nicht nach. OIML R 60 behandelt messtechnische Anforderungen an Wägezellen; die Konformität einer Komponente allein belegt jedoch nicht die Genauigkeit einer vollständigen Tankwägeanlage. Wenn Messungen für den gesetzlich geregelten Geschäftsverkehr verwendet werden, müssen auch die geltenden lokalen Anforderungen an das vollständige Wägesystem bewertet werden.

Bei der Inbetriebnahme sollten das Nullverhalten, die Wiederholbarkeit, das Ansprechverhalten über den Betriebsbereich und die Empfindlichkeit gegenüber der Lastverteilung überprüft werden. Für die Kalibrierung sollten rückführbare Referenzmassen oder ein dokumentiertes Substitutionsverfahren mit geeigneter Unsicherheitsbewertung verwendet werden. Wird ein nicht verifizierter Durchflussmesser oder ein nominales Flüssigkeitsvolumen als Referenz herangezogen, entsteht eine Unsicherheit, die nicht mit dem Fehler der Tankwaage verwechselt werden darf.

Auf die statische Kalibrierung sollten Dosiertests folgen. Diese sollten die kleinste kritische Zugabemenge, Befüllungen mit hoher Förderrate, viskose Zutaten sowie relevante Kombinationen aus Rühren, Temperatur und Leitungsdruck umfassen. Die Ergebnisse müssen systematische Dosierabweichungen von Schwankungen zwischen einzelnen Durchläufen unterscheiden.

Auch die Reinigung beeinflusst die Zuverlässigkeit des Wägens. Verbleibendes Spülwasser verändert den Ausgangsbestand, während Temperaturänderungen und Rohrleitungsbewegungen den scheinbaren Nullpunkt verschieben können. Ein automatisches Tarieren des Tanks kann diese Bedingungen verdecken, statt sie zu beheben. Der Steuerungsablauf sollte einen geeigneten entleerten und stabilen Zustand voraussetzen und Grenzwerte für zulässige Taraänderungen festlegen.

Die Leistung auf Zutatenebene spezifizieren

Eine belastbare Abnahmeanforderung nennt die Mindestzugabemenge, den zulässigen endgültigen Dosierfehler, die Rezeptbedingungen und die erforderliche Zykluszeit. Außerdem legt sie fest, wie Abweichungen erkannt und dokumentiert werden. Chargenprotokolle sollten Ausgangsgewicht, Endgewicht, Sollmasse, abgegebene Masse, Toleranzstatus und relevante Alarme enthalten – nicht nur das endgültige Gesamtgewicht.

Wägezellen sind besonders nützlich für sequenzielle massenbasierte Zugaben, wenn der Tank mechanisch isoliert werden kann und die Zufuhr in der Nähe des Dosierendpunkts geregelt wird. Ihr Nutzen besteht nicht nur darin, die Volumenmessung zu ersetzen: Sie bieten eine gemeinsame Messgrundlage für die Rezeptausführung und den Chargenabgleich. Dieser Nutzen wird nur dann erreicht, wenn der installierte Behälter, die Dosiereinrichtungen und der Steuerungsablauf für die kleinste kritische Zutat eine akzeptable Leistung nachweisen.
